Mastinspectie met een drone
van voet tot top zonder klimwerk
Een mast klim je niet even op. Met de drone fotograferen we telecommasten, hoogspanningsmasten, zendmasten en verlichtingsmasten van onder tot boven: de verbindingen, de verzinking, de antennes en alles wat eraan hangt.
Wat er in de top gebeurt, zie je niet van beneden
Een klimmer die een mast op gaat, heeft de juiste opleiding, een tweede man en een goed weervenster nodig. Voor een visuele controle is dat veel werk, en in een hoogspanningsmast moet er bovendien worden afgeschakeld als iemand dicht bij de geleiders moet komen. Van beneden zie je met een verrekijker hooguit de grote lijnen.
Met een drone heb je in korte tijd detailfoto's van elk niveau van de mast. Je ziet losse of ontbrekende bouten, roest bij de knooppunten, beschadigde antennes en kabels die los hangen. Een klimmer stuur je daarna alleen nog naar boven als er iets hersteld moet worden.
Telecommasten en antennes
Antennes, beugels, kabelgoten en de bevestiging van apparatuur, per sector en per hoogte vastgelegd.
Hoogspanningsmasten
Vakwerk, bouten, isolatorkettingen en vogelnesten, op een afstand tot de geleiders die de piloot vooraf bepaalt.
Bouten en verbindingen
Ontbrekende of losse bouten en verbogen staven vallen op de detailfoto's op, ook op de knooppunten hoog in de mast.
Corrosie en verzinking
Roest, afbladderende verf en verzinking die dun wordt, zodat je het conserveren op tijd kunt plannen.
Warme verbindingen
Met de thermische camera zie je klemmen en verbindingen die warmer zijn dan de rest, een teken van slecht contact.
3D-model van de mast
Voor een telecommast waar nieuwe apparatuur bij moet, maken we een 3D-model waarin een engineer ruimte en bevestigingen kan meten.
Afstand houden tot het net
Het hoogspanningsnet valt onder vitale infrastructuur. Voor een vlucht in de buurt is afstemming met de netbeheerder nodig, zoals TenneT of de regionale netbeheerder, en de vlucht moet passen binnen de exploitatievergunning. We vragen die toestemming vooraf aan en maken met de netbeheerder afspraken over de mast of het tracé.

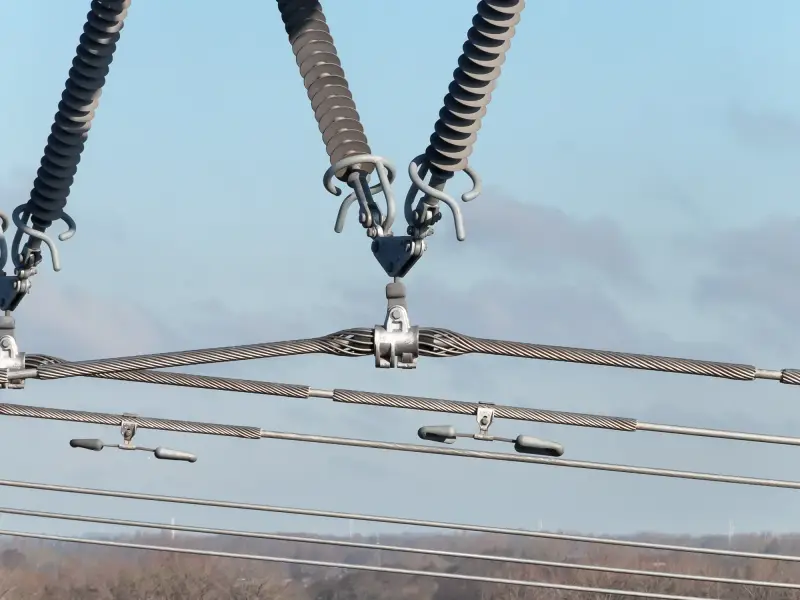

Een hoogspanningslijn in bedrijf geeft een elektromagnetisch veld dat het kompas en de sensoren van een drone kan storen. Hoe groot de afstand tot de geleiders moet zijn, bepaalt de piloot per mast, afhankelijk van de spanning, het weer en de opbouw van de mast. Met de zoomcamera leggen we op die afstand toch de details van isolatoren en klemmen vast.
Telecom-, zend- en verlichtingsmasten
Bij een telecommast wil de eigenaar of de huurder van de antenneposities meestal weten wat er hangt en hoe het vastzit. We fotograferen de mast per sector en per hoogte, met de antennes, kabels en beugels. Een 3D-model laat ook zien waar nog ruimte is voor nieuwe apparatuur.
Verlichtingsmasten bij sportvelden, op bedrijfsterreinen en langs wegen hebben weer andere zwakke plekken: de armaturen en bevestigingen bovenin, en corrosie aan de voet, waar water en strooizout blijven staan. De voet fotograferen we van dichtbij, de drone doet de rest van de mast.
- Losse, ontbrekende of verroeste bouten
- Corrosie bij knooppunten, voetplaten en lasnaden
- Beschadigde antennes, beugels en kabelgoten
- Isolatorkettingen, klemmen en vogelnesten in hoogspanningsmasten
- Armaturen en bevestigingen bovenin verlichtingsmasten
- Klimvoorzieningen, bordessen en valbeveiliging
Zo verloopt een mastinspectie
-
1
Aanvraag
Je stuurt de locaties van de masten, het type en wat je wilt weten. Bij meerdere masten helpt een lijst met coördinaten of mastnummers.
-
2
Voorbereiding
We controleren het luchtruim, stemmen af met de netbeheerder of eigenaar en vragen de toestemming aan die voor de locatie nodig is.
-
3
Inspectievlucht
We vliegen de mast van voet tot top af en fotograferen elke zijde en elk niveau, met extra aandacht voor verbindingen en apparatuur.
-
4
Rapport
Je krijgt de bevindingen per mast met foto en hoogte, en alle foto's geordend per mast en per zijde.
Met welke drone we vliegen
DJI Matrice 350 RTK + Zenmuse H30T
De zoomcamera maakt detailfoto's van bouten en isolatoren terwijl de drone op afstand blijft. De thermische camera laat warme verbindingen zien.
DJI Matrice 350 RTK + Zenmuse P1
Voor een 3D-model van een mast, waarin je apparatuur en vrije ruimte kunt meten.
Wat je van ons krijgt
- Rapport per mast met de bevindingen, ingedeeld naar ernst
- Detailfoto's in JPG, geordend per mast, zijde en hoogte
- Warmtebeelden van verbindingen waar dat nodig is
- Op verzoek een 3D-model (OBJ) van de mast
- Bij meerdere masten een overzicht met de status per mast
Mastinspectie in heel Nederland
Onze basis staat in Groningen, aan de Stavangerweg. Vanaf daar rijden we naar opdrachten in het hele land. Kies je provincie voor de situatie bij jou in de buurt.
GroningenLeeuwardenAssenZwolleAmsterdamRotterdamDen HaagUtrechtEindhovenArnhemAlle plaatsen
Vragen over mastinspectie
Mag je met een drone bij een hoogspanningsmast vliegen?
Moet de hoogspanningslijn worden afgeschakeld?
Wat kost een mastinspectie met een drone?
Kunnen jullie ook de fundering beoordelen?
Doen jullie ook windturbines en hoge schoorstenen?
