Hoogtemeting en terreinmodel met een drone
zien waar het terrein oploopt en water blijft staan

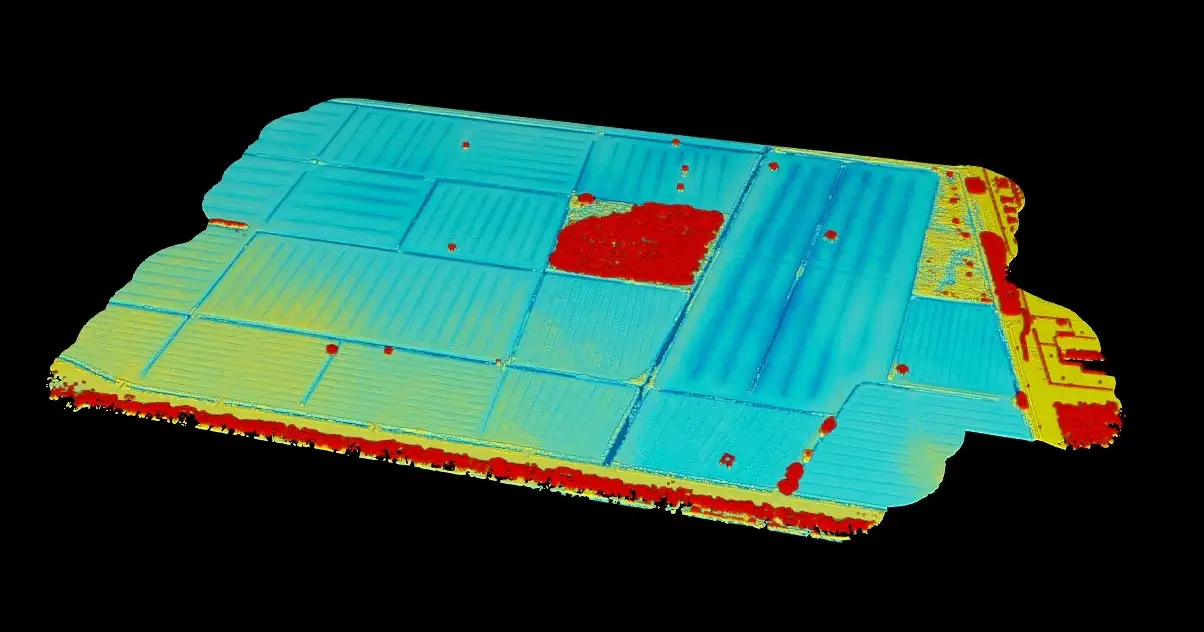

Uit één vlucht halen we de hoogte van elk stukje terrein. Dat levert een hoogtekaart en hoogtelijnen op waarmee je een bouwpeil bepaalt, een afwatering plant of uitzoekt waar een podium vlak kan staan.
Hoogteverschil zie je pas als het te laat is
Een terrein dat er vlak uitziet, is dat zelden. Een flink verval over een grasveld zie je niet staan, tot er een podium scheef staat, een vloer extra moet worden opgevuld of er na een bui een plas blijft liggen. Met de hand inmeten kan, maar op een groot terrein kost dat veel tijd en heb je alleen de punten die je hebt opgemeten.
Een drone meet het hele oppervlak in één keer. Je hebt daarna geen losse meetpunten, maar een doorlopend hoogtemodel waarin je op elke plek de hoogte opvraagt, profielen trekt en hoogtelijnen laat tekenen. Komt er later een andere vraag, dan zoek je het antwoord in hetzelfde model op.
Het hele terrein
Geen losse meetpunten maar een doorlopend model. Op elke plek lees je de hoogte af.
Afwatering in beeld
Laagtes en de richting waarin water afstroomt, worden zichtbaar voordat je gaat graven of ophogen.
Hoogtelijnen en profielen
We tekenen hoogtelijnen met het interval dat je nodig hebt en snijden dwarsprofielen op de plekken die je aangeeft.
Evenemententerreinen
Zie vooraf waar een podium, tent of tribune vlak kan staan en waar je moet uitvullen. Zo werkten we in Nijmegen en in het Stadspark in Groningen.
Ook onder begroeiing
Staan er bomen of struiken, dan zetten we de LiDAR-sensor in om de grond onder de begroeiing te meten.
Vergelijken in de tijd
Een tweede meting over de eerste heen laat zien waar grond is weggehaald of bijgekomen.
Oppervlaktemodel of terreinmodel
Er zijn twee soorten hoogtemodellen, en het verschil doet ertoe. Een oppervlaktemodel (DSM) is de hoogte van alles wat je van boven ziet: daken, auto's, boomkruinen, bouwketen. Een terreinmodel (DTM) is alleen het maaiveld, met al die objecten eruit gefilterd. Voor een afwateringsplan of een grondbalans wil je het terreinmodel, voor een zichtlijn of een schaduwstudie juist het oppervlaktemodel.
Met fotogrammetrie meet je de grond alleen waar de camera die ziet. Op een open terrein is dat vrijwel overal, en dan is de Zenmuse P1 de beste keuze. Onder bomen of dichte struiken ziet de camera geen grond. Daar gebruiken we de Zenmuse L2, waarvan een deel van de laserpulsen tussen de begroeiing door wel de grond bereikt.
Hoogtemeting voor een evenemententerrein
Organisatoren lopen vaak tegen hetzelfde aan: een terrein met hoogteverschil en een podium dat waterpas moet staan. Het complete Stadspark in Groningen zetten we om naar een 3D-model, zodat de organisatie kon bepalen waar podia pasten. In Nijmegen maten we de kade rond het labyrint in, een gebied met veel hoogteverschil, als basis voor het plaatsen van podia.
Plan zo'n meting ruim voor de opbouw, zodat de uitkomst nog in de plattegrond kan worden verwerkt. We vliegen bij voorkeur als het terrein nog leeg is, want hekken, tenten en voertuigen verstoren het terreinmodel. Ligt het terrein in een stadspark of bij een binnenstad, dan regelen we vooraf de toestemming die daar nodig is.
Van bouwpeil tot grondbalans
Op een bouwlocatie is een hoogtemodel de basis voor het bouwpeil, het ontwerp van de riolering en de berekening van hoeveel grond er af of aan moet. Op een agrarisch perceel of een nieuw aan te leggen park laat het zien waar water naartoe loopt en waar je moet egaliseren.
De vereiste nauwkeurigheid bepaalt de opzet. RTK op de drone brengt je op centimeterniveau. Voor ontwerpwerk komen er ingemeten grondcontrolepunten bij en controleren we de afwijking. Hoogtes leveren we ten opzichte van NAP, zodat ze aansluiten op tekeningen en peilen van gemeente of waterschap.
Zo verloopt een hoogtemeting
-
1
Aanvraag
Je laat weten om welk terrein het gaat en welke vraag je beantwoord wilt hebben: bouwpeil, afwatering, podiumplaatsing of iets anders.
-
2
Voorbereiding
We kiezen camera of LiDAR, zoeken uit wat er in het luchtruim geldt en bepalen of er grondcontrolepunten bij moeten.
-
3
Meetvlucht
De drone vliegt het terrein in banen af, het liefst als het terrein leeg is en er geen water op staat.
-
4
Uitwerking
We maken het hoogtemodel, filteren objecten eruit voor het terreinmodel en tekenen hoogtelijnen of profielen.
Met welke drone we vliegen
DJI Matrice 350 RTK + Zenmuse P1
Voor open terrein: een scherp hoogtemodel en een orthofoto uit dezelfde vlucht. Hiermee deden we de hoogtemeting in Nijmegen.
DJI Matrice 350 RTK + Zenmuse L2
Voor terrein met bomen of struiken, waar de camera de grond niet ziet.
DJI Mavic 3 Enterprise
Voor kleinere terreinen, als een snelle opname volstaat.
Wat je van ons krijgt
- Oppervlaktemodel (DSM) en terreinmodel (DTM) als GeoTIFF
- Hoogtelijnen in DXF, met het interval dat je nodig hebt
- Dwarsprofielen op de plekken die je aangeeft
- Orthofoto uit dezelfde vlucht, als ondergrond
- Alle hoogtes ten opzichte van NAP

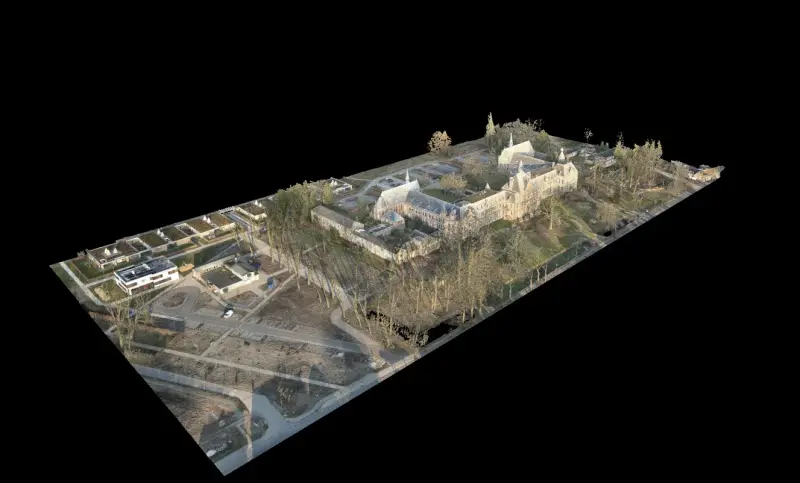

Hoogtemeting Nijmeegse Vierdaagse
Bij de kade rond het labyrint in Nijmegen deden we met de M350 RTK en Zenmuse P1 een hoogtemeting, als basis voor het plaatsen van podia op een terrein met veel hoogteverschil.
Het gebied is tot op 5 mm nauwkeurig ingescand, waarna de organisatie precies wist welke plek geschikt was voor het podium. Die waarde hoort bij deze opdracht en dit terrein. Wat op jouw locatie haalbaar is, bespreken we vooraf.
Lees het projectHoogtemeting en terreinmodel in heel Nederland
Onze basis staat in Groningen, aan de Stavangerweg. Vanaf daar rijden we naar opdrachten in het hele land. Kies je provincie voor de situatie bij jou in de buurt.
GroningenLeeuwardenAssenZwolleAmsterdamRotterdamDen HaagUtrechtEindhovenArnhemAlle plaatsen
Vragen over hoogtemeting en terreinmodel
Wat is het verschil tussen een DSM en een DTM?
Hoe nauwkeurig is een hoogtemeting met een drone?
Kunnen jullie hoogtelijnen aanleveren?
Werkt een hoogtemeting ook op een terrein met bomen?
Wanneer plan ik een hoogtemeting voor een evenement?
Wat kost een hoogtemeting?
Verwante toepassingen
LiDAR-scan
Puntenwolk van terrein, dijk of tracé met de Zenmuse L2, ook onder bomen en struiken.
BekijkenVolumeberekening
Kubieke meters van zand, grind, grond of compost, voor voorraadbeheer en grondverzet.
BekijkenCrowdmonitoring bij evenementen
Overzicht op publieksstromen, verkeer en parkeren, met live beeld voor de commandopost.
BekijkenEen hoogtemeting van je terrein laten doen?
Vertel ons om welke locatie het gaat en wat je wilt weten. Je krijgt binnen 24 uur reactie met een voorstel op maat.
