Orthofoto en kartering met een drone
een actuele luchtkaart waarop je kunt meten

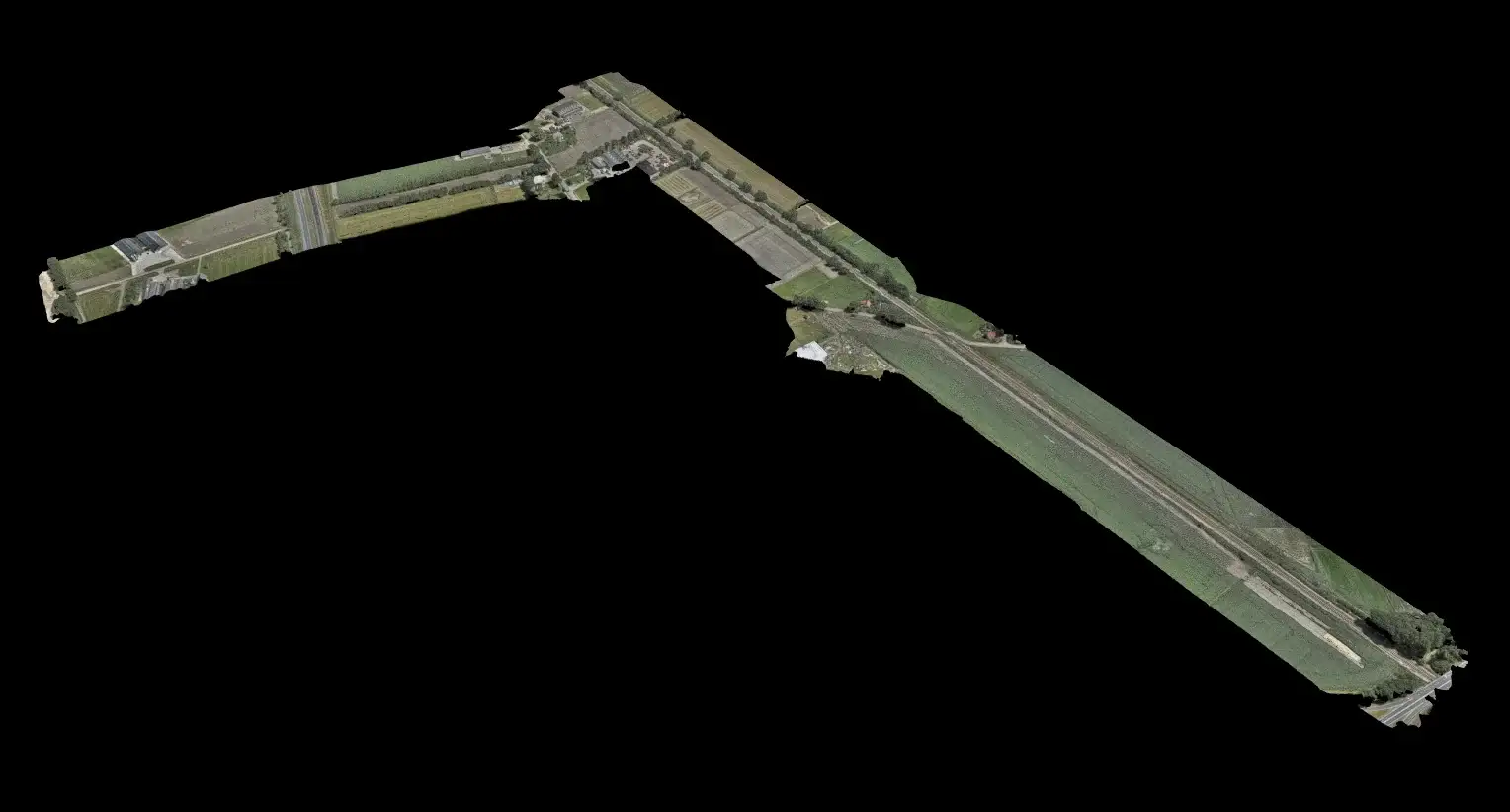

Een orthofoto is een luchtfoto die zo is rechtgetrokken dat je er afstanden en oppervlaktes op kunt meten, net als op een kaart. We vliegen je terrein in banen af en voegen honderden foto's samen tot één kaart op schaal, klaar voor je GIS of tekenpakket.
Een gewone luchtfoto is geen kaart
Op een gewone luchtfoto lopen schaal en hoek door elkaar. Een gebouw aan de rand van de foto staat scheef, en wat verder van de camera ligt, lijkt kleiner. Voor een indruk is dat prima, maar meten kun je er niet op. Bij een orthofoto is die vertekening eruit gerekend: elke pixel ligt op de juiste plek en heeft een coördinaat.
Er bestaan landelijke luchtfoto's, en voor een eerste blik zijn die handig. Ze worden twee keer per jaar opgenomen, met een pixel van 8 centimeter in het voorjaar en 25 centimeter in de zomer. Op een bouwterrein dat elke week verandert, of als je details zoekt die kleiner zijn dan zo'n pixel, loop je daar snel tegenaan. Met een drone vliegen we op het moment dat jij de kaart nodig hebt, en veel lager, dus met meer detail.
Meten op de kaart
Afstanden, oppervlaktes en posities lees je direct af, in hetzelfde coördinatenstelsel als je andere kaartlagen.
Actueel wanneer jij wilt
Geen wachten op de volgende landelijke opname. We vliegen op het moment dat de situatie vastgelegd moet worden.
Meer detail
Putdeksels, belijning, kantopsluitingen en kleine objecten die op een landelijke luchtfoto wegvallen, zie je op een drone-orthofoto terug.
Past in je GIS
Een GeoTIFF met coördinaten leg je zo over kadastrale grenzen, kabels en leidingen of een bestemmingsplan.
Nauwkeurigheid op maat
Met RTK op de drone en, waar nodig, grondcontrolepunten stemmen we de nauwkeurigheid af op wat je project vraagt.
Bouwterrein in beeld
Een orthofoto per fase laat zien wat er is gegraven, gestort en opgeslagen, als overzicht voor planning en overleg.
Waar de nauwkeurigheid van afhangt
Hoe scherp en hoe nauwkeurig een orthofoto wordt, bepalen we grotendeels vóór de vlucht. Vlieghoogte en camera bepalen de pixelgrootte op de grond: lager vliegen geeft meer detail, maar ook meer banen en meer vliegtijd. De foto's moeten ruim overlappen, anders krijgt de software ze niet goed aan elkaar.
Voor de ligging telt de positiebepaling. De Matrice 350 vliegt met RTK, dus elke foto krijgt een nauwkeurige positie mee. Daarmee is een centimeternauwkeurige kaart haalbaar, mits de rest van de vlucht goed is opgezet. Moet de kaart aantoonbaar aansluiten op bestaande meetgegevens, dan komen er grondcontrolepunten bij die met GNSS worden ingemeten. Een paar extra controlepunten die niet in de berekening meegaan, laten achteraf zien hoe groot de afwijking werkelijk is.
- Vlieghoogte en camera, die samen de pixelgrootte op de grond bepalen
- Overlap tussen de foto's, in de vliegrichting en tussen de banen
- De RTK-positie van de drone tijdens de vlucht
- Grondcontrolepunten en controlepunten, als de toepassing daarom vraagt
- Licht en weer: egale bewolking geeft een rustiger kaartbeeld dan wisselend zon en wolken
Een orthofoto als actuele plattegrond

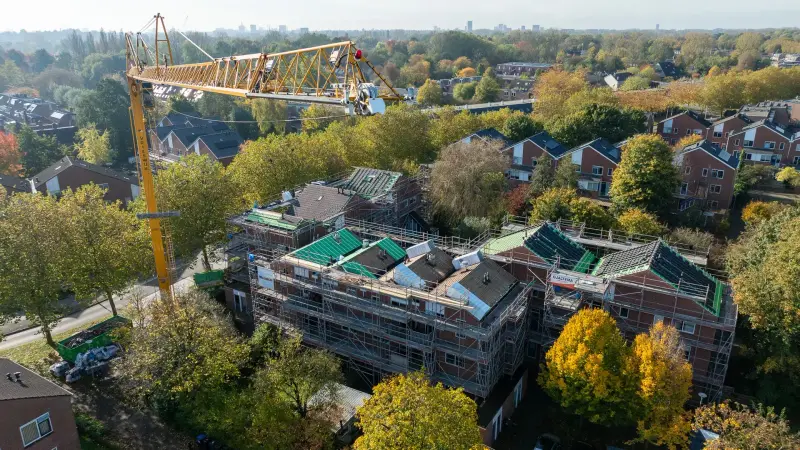

Op een bouwterrein gebruik je een orthofoto als actuele plattegrond. Je ziet waar de bouwwegen liggen, waar materiaal is opgeslagen en hoe ver het grondwerk is. Leg je twee opnames naast elkaar, dan zie je in één oogopslag wat er tussen twee momenten is veranderd.
Voor ontwerpers en adviseurs is een orthofoto vaak de ondergrond van een tekening: bij een inrichtingsplan of een vergunningaanvraag, of om te laten zien hoe een perceel er nu bij ligt ten opzichte van de kadastrale grenzen. We leveren meestal in het Nederlandse RD-stelsel, zodat de kaart direct past op de kaartlagen die je al gebruikt. Wil je ook hoogtes, dan maken we uit dezelfde vlucht een hoogtemodel.
Zo verloopt een karteringsvlucht
-
1
Aanvraag
Je geeft aan welk gebied je in kaart wilt hebben en waarvoor. Daaruit volgen de pixelgrootte en de nauwkeurigheid die nodig zijn.
-
2
Vliegplan
We maken een vliegplan met hoogte, banen en overlap, controleren het luchtruim en regelen de toestemming die nodig is.
-
3
Vlucht
De drone vliegt het gebied automatisch in banen af. Waar dat nodig is, worden vooraf grondcontrolepunten uitgelegd en ingemeten.
-
4
Verwerking
De foto's worden samengevoegd tot één orthofoto. Je ontvangt de GeoTIFF en, als je wilt, een hoogtemodel uit dezelfde vlucht.
Met welke drone we vliegen
DJI Matrice 350 RTK + Zenmuse P1
Scherpe kaarten van grotere terreinen dankzij de full-frame sensor en de mechanische sluiter. De M350 geeft elke foto een RTK-positie mee.
DJI Mavic 3 Enterprise
Compact en snel opgebouwd. Geschikt voor kleinere percelen en voor een snelle tussentijdse opname van een bouwterrein.
Wat je van ons krijgt
- Orthofoto als GeoTIFF, met coördinaten
- Een lichtere JPG-versie om te delen of te printen
- Op verzoek een hoogtemodel (DSM) uit dezelfde vlucht
- Verwerkingsrapport met de overlap en, bij grondcontrolepunten, de gemeten afwijking
- Levering in RD en NAP, of in een ander coördinatenstelsel als je dat gebruikt
Orthofoto en kartering in heel Nederland
Onze basis staat in Groningen, aan de Stavangerweg. Vanaf daar rijden we naar opdrachten in het hele land. Kies je provincie voor de situatie bij jou in de buurt.
GroningenLeeuwardenAssenZwolleAmsterdamRotterdamDen HaagUtrechtEindhovenArnhemAlle plaatsen
Vragen over orthofoto en kartering
Wat is het verschil tussen een orthofoto en een luchtfoto?
Hoe nauwkeurig is een orthofoto met een drone?
In welk formaat krijg ik de orthofoto?
Hoe groot mag het gebied zijn?
Kan ik de orthofoto gebruiken bij een vergunningaanvraag?
Kan er ook bij bewolking gevlogen worden?
