LiDAR-scan met een drone
meten waar begroeiing de grond verbergt
Een LiDAR-sensor meet met laserpulsen in plaats van met foto's. Een deel van die pulsen vindt een weg tussen bladeren en takken door tot op de grond. Zo krijg je een puntenwolk van het maaiveld op plekken waar een camera alleen boomkruinen ziet.
Een camera ziet de grond niet onder de bomen
Fotogrammetrie werkt met foto's: de software zoekt dezelfde punten op meerdere beelden en rekent daaruit de vorm van het terrein. Staat er een bomenrij, een houtwal of dicht struikgewas, dan ziet de camera alleen het bladerdak. Het hoogtemodel dat je dan krijgt, is de bovenkant van de begroeiing en niet de grond eronder.
LiDAR stuurt zelf licht uit en meet hoe lang het duurt voordat dat terugkomt. De Zenmuse L2 registreert per laserpuls tot vijf terugkaatsingen: de eerste van een tak, een volgende van lagere begroeiing en de laatste vaak van de grond. Bij de verwerking scheiden we die grondpunten van de rest. Zo maak je een terreinmodel van een dijk met struiken, een tracé door een bos of een talud dat al jaren niet gemaaid is.
Tot op het maaiveld
Laserpulsen vinden een weg door openingen in het bladerdak. Na het classificeren houd je de grondpunten over, ook in bosrijk terrein.
Draden en masten in de wolk
Hoogspanningsdraden, kabels en masten komen als punten in de puntenwolk. Zo meet je de afstand tussen draden en begroeiing.
Lange tracés
Dijken, wegen, leidingstroken en kabeltracés vliegen we als corridor af, strook voor strook.
Punten met kleur
De L2 heeft ook een RGB-camera. Daarmee kleuren we de puntenwolk in, zodat je in de wolk herkent waar je naar kijkt.
Vlakken zonder tekening
Waar fotogrammetrie moeite heeft met egale oppervlakken, zoals vers zand of nieuw asfalt, meet de laser gewoon afstand.
Standaard bestanden
Je krijgt de puntenwolk als LAS of LAZ, met de grondpunten apart geclassificeerd.
Wanneer LiDAR, en wanneer gewoon foto's
LiDAR is niet altijd de beste keuze, en dat zeggen we je ook. Voor een open bouwterrein, een verhard parkeerterrein of een dak zonder begroeiing levert fotogrammetrie met de Zenmuse P1 meer beelddetail op. Je krijgt dan een scherpe orthofoto en een model met echte textuur. Een puntenwolk van de L2 voegt in zo'n situatie weinig toe.
LiDAR loont op de plekken hieronder. Vaak combineren we beide sensoren: de L2 voor de hoogte en de P1 voor een scherpe orthofoto van hetzelfde gebied. Vertel ons wat je met de data wilt doen, dan adviseren we welke sensor past.
- Dijken en taluds met struiken of hoog gras
- Tracés voor kabels, leidingen en wegen door bosrijk terrein
- Hoogspanningstracés: draden, masten en de begroeiing eronder
- Terreinmodellen van natuurgebieden, houtwallen en bosranden
- Oppervlakken met weinig tekening, zoals egaal zand
Hoe een LiDAR-vlucht verloopt
We vliegen in banen over het gebied, bij een tracé in een lange strook. Vlieghoogte en snelheid bepalen hoeveel punten er per vierkante meter vallen: lager en langzamer geeft een dichtere wolk, maar kost meer vliegtijd. Tijdens de vlucht maakt de drone af en toe een korte kalibratiemanoeuvre voor het traagheidsmeetsysteem (IMU). Dat hoort erbij en komt de nauwkeurigheid ten goede.
Het seizoen maakt uit. In de winter en het vroege voorjaar, als de bomen kaal zijn, komen veel meer pulsen op de grond dan midden in de zomer. Is het struikgewas zo dicht dat er nauwelijks licht doorheen komt, dan haalt ook de laser de grond niet. Regen en mist verstoren de meting. En water geeft geen bruikbare terugkaatsing: een sloot of plas blijft een gat in de wolk.
Waarom niet gewoon het AHN?
Nederland heeft met het Actueel Hoogtebestand Nederland (AHN) een landelijke hoogtekaart, ingewonnen met LiDAR vanuit een vliegtuig. Voor een eerste verkenning is dat een goede bron. Maar het AHN wordt eens in de paar jaar opnieuw ingevlogen, met gemiddeld zo'n tien punten per vierkante meter.
Is het terrein sindsdien vergraven, opgehoogd of bebouwd, dan klopt het niet meer. En voor details zoals een smalle sloot, een dijkteen of de doorhang van een draad is die puntdichtheid vaak te laag. Een drone-scan geeft je de situatie van nu, met een veel dichtere wolk op precies het stuk dat je nodig hebt.
Zo verloopt een LiDAR-scan
-
1
Aanvraag
Je stuurt de begrenzing van het gebied, bijvoorbeeld als kaartje of KML-bestand, en vertelt wat je met de puntenwolk wilt doen.
-
2
Voorbereiding
We controleren het luchtruim, vragen de toestemming aan die nodig is en stemmen vlieghoogte en baanafstand af op de gewenste puntdichtheid.
-
3
Scanvlucht
We vliegen het gebied in banen af met de Zenmuse L2. Waar het past, vliegen we in dezelfde periode met de P1 voor een orthofoto.
-
4
Verwerking
We berekenen de puntenwolk, classificeren de grondpunten en leveren in het coördinatenstelsel dat je nodig hebt.
Met welke drone we vliegen

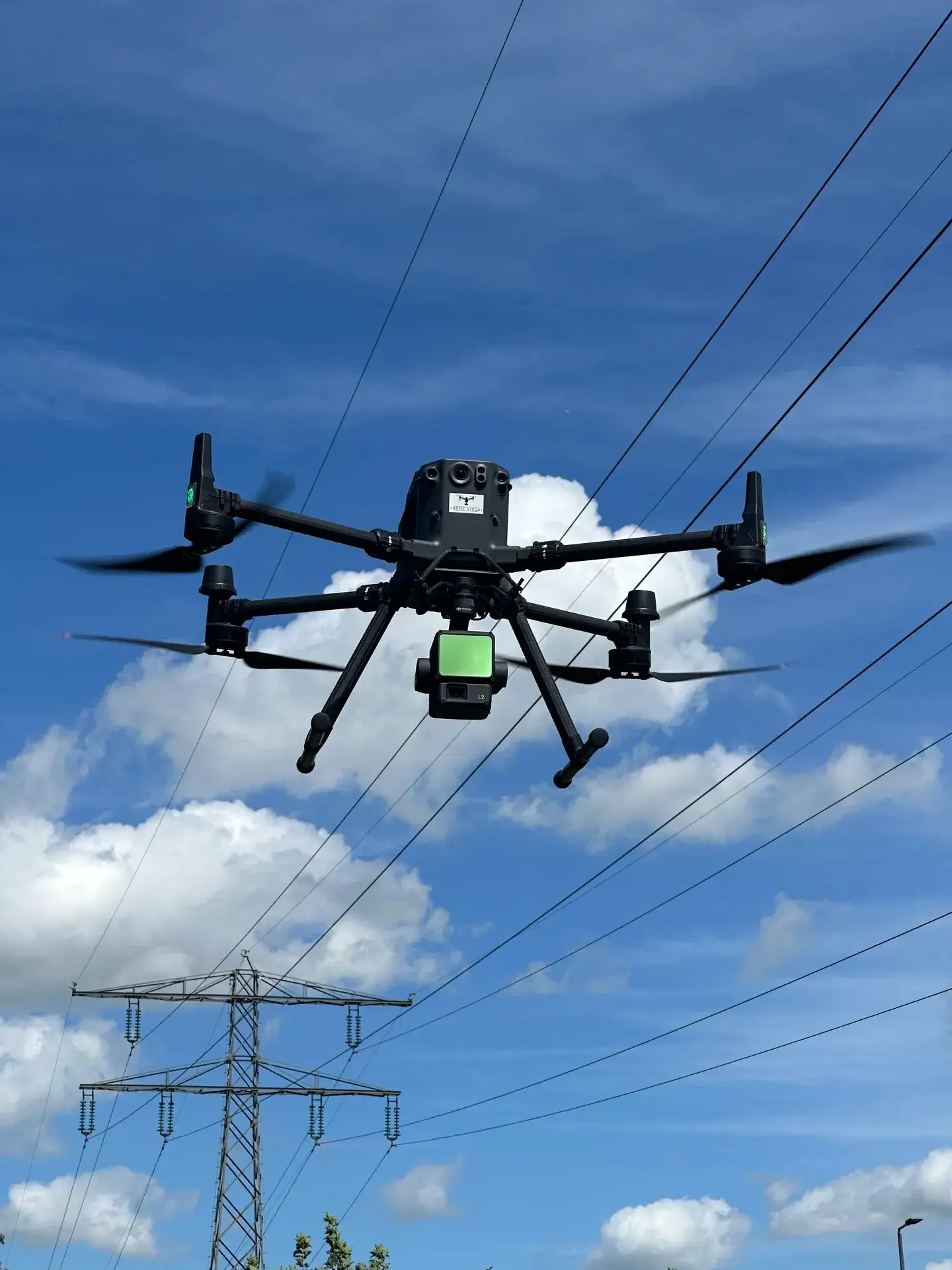

DJI Matrice 350 RTK + Zenmuse L2
LiDAR-sensor met tot vijf terugkaatsingen per laserpuls en een RGB-camera om de puntenwolk in te kleuren.
DJI Matrice 350 RTK + Zenmuse P1
Voor een scherpe orthofoto of een getextureerd model van hetzelfde gebied, als aanvulling op de puntenwolk.
Wat je van ons krijgt
- Puntenwolk in LAS of LAZ, ingekleurd met de RGB-camera
- Grondpunten apart geclassificeerd, voor een zuiver terreinmodel
- Terreinmodel (DTM) en oppervlaktemodel (DSM) als GeoTIFF
- Op verzoek dwarsprofielen of hoogtelijnen in DXF
- Kwaliteitsrapport van de verwerking
