Digital twin met een drone
een 3D-model dat bijblijft met de werkelijkheid

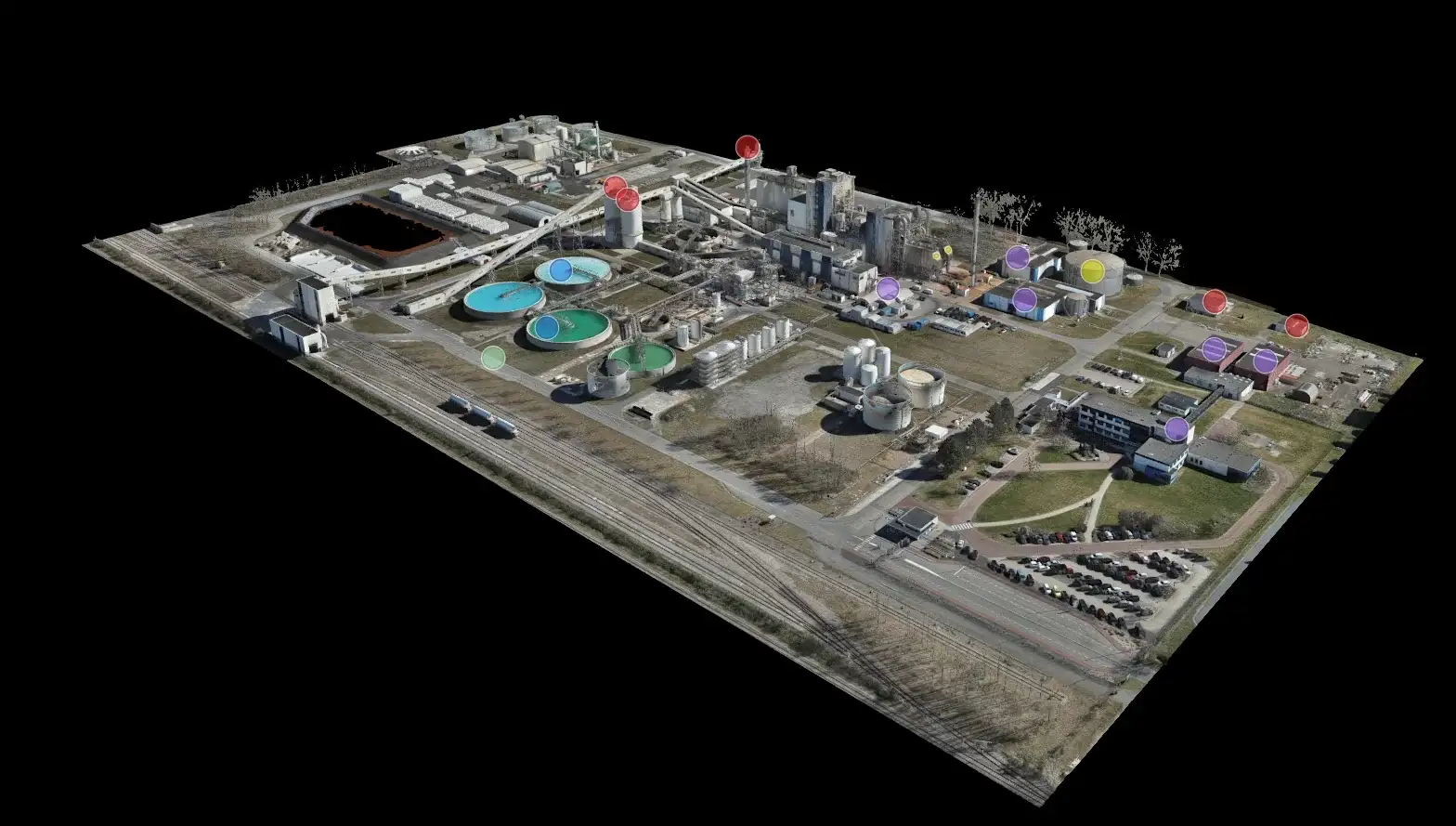

Een digital twin is bij ons een 3D-model of puntenwolk van je terrein of gebouw dat we op vaste momenten opnieuw inwinnen. Iedereen die bij het project betrokken is, kijkt zo naar dezelfde recente situatie, ook zonder op locatie te zijn.
Wat een digital twin bij ons wel en niet is
Het woord digital twin wordt voor veel dingen gebruikt. In de strengste betekenis is het een digitale kopie die via sensoren live meebeweegt met de werkelijkheid: temperaturen, energieverbruik, de stand van een machine. Dat bouwen wij niet. Wat wij leveren, is de ruimtelijke kant: een nauwkeurig 3D-model van hoe je terrein of gebouw erbij ligt, dat we in een vast ritme opnieuw inwinnen.
Voor veel projecten is dat precies wat ontbreekt. Tekeningen laten zien hoe het moet worden, het model laat zien hoe het nu is. Een projectleider die elders zit, kijkt toch mee op de bouwplaats. En wie de data aan sensoren of een beheersysteem wil koppelen, heeft met ons model een actuele geometrische basis om dat op te bouwen.
In een vast ritme ververst
Wekelijks, maandelijks of per fase: we vliegen elke keer hetzelfde plan, zodat de modellen op elkaar aansluiten.
Meekijken op afstand
Projectleiders, investeerders en adviseurs bekijken dezelfde actuele situatie, waar ze ook zitten.
Meten zonder langs te gaan
Afstanden, hoogtes en oppervlaktes lees je af in het model in plaats van op locatie.
Elke versie bewaard
Omdat je elke opname houdt, kun je terug naar een eerdere situatie. Bijvoorbeeld om te zien waar een leiding lag voordat de sleuf werd dichtgegooid.
In je eigen software

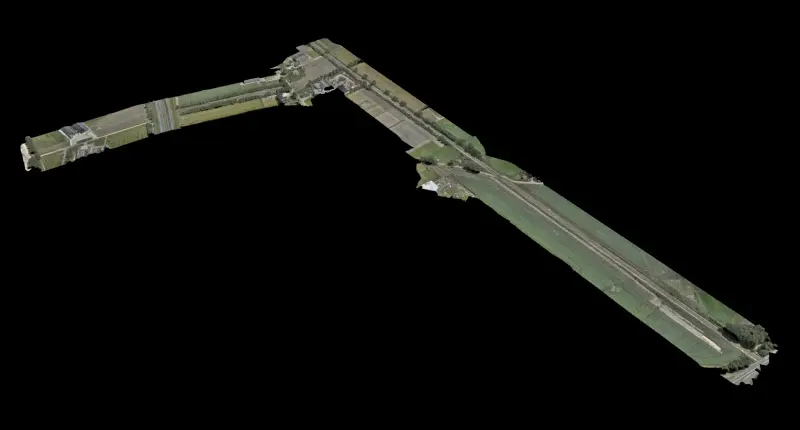

Puntenwolk, 3D-model en orthofoto in gangbare formaten, voor je CAD-, BIM- of GIS-omgeving.
Basis voor koppelingen
Wil je sensordata of beheerinformatie aan locaties koppelen, dan is een actueel model daarvoor het vertrekpunt.
Wat er nodig is om een model actueel te houden
Eén 3D-model maken is een opname. Een digital twin ontstaat pas als je dat herhaalt, en dan telt vooral consistentie. Bij de eerste vlucht leggen we het vliegplan vast: hoogte, banen, overlap en de begrenzing van het gebied. Elke volgende vlucht volgt datzelfde plan, en de verwerking loopt steeds volgens dezelfde stappen.
Met RTK op de drone krijgen alle opnames hun positie in hetzelfde coördinatenstelsel. Vaste referentiepunten op het terrein helpen te controleren dat de modellen goed op elkaar aansluiten. Het resultaat is een reeks modellen waarin je van week naar week bladert en het verschil kunt meten.
Camera of LiDAR, en hoe vaak
Voor de meeste digital twins van bouwterreinen en bedrijfslocaties werken we met fotogrammetrie via de Zenmuse P1. Dat geeft een model met echte kleuren en textuur, waarin je herkent wat je ziet. Staat er veel begroeiing, of wil je bovengrondse kabels en leidingen goed in de wolk hebben, dan komt de LiDAR-sensor erbij, eventueel afwisselend met de camera.
Het ritme bepaalt veel. Een bouwterrein dat snel verandert, vraagt om wekelijkse opnames. Een bestaand bedrijfsterrein of gebouw heeft vaak genoeg aan een verversing per kwartaal of na een verbouwing. Meer vluchten geeft een actueler model, maar ook meer data om te beheren. We denken mee over wat voor jouw project zinvol is.
Waar je rekening mee moet houden
Een model is zo actueel als de laatste vlucht. Wat er tussen twee opnames op de bouwplaats gebeurt, zie je pas bij de volgende vlucht terug. Wie echt live beeld wil, heeft meer aan een vaste camera op het terrein of aan een drone die op dat moment boven het terrein hangt.
Verder ziet de drone alleen wat van boven en van opzij zichtbaar is. Binnenruimtes, ondergrondse leidingen en dichte begroeiing vragen een andere meetmethode of aanvullende gegevens. En hoe groter het gebied en hoe vaker we vliegen, hoe meer data er ontstaat. Spreek vooraf af hoe lang je oude versies wilt bewaren en waarin je het model wilt bekijken.
Zo bouwen we een digital twin op
-
1
Doel bepalen
Je vertelt wie het model gebruikt en waarvoor. Daaruit volgen het ritme, de sensor en de bestanden die je nodig hebt.
-
2
Eerste opname
We vliegen het gebied voor het eerst in, leggen het vliegplan vast en maken het basismodel.
-
3
Vaste verversing
Op de afgesproken momenten vliegen we hetzelfde plan opnieuw en verwerken we de data op dezelfde manier.
-
4
Levering
Elke nieuwe versie krijg je in de afgesproken formaten, zodat je hem naast de vorige kunt leggen.
Met welke drone we vliegen
DJI Matrice 350 RTK + Zenmuse P1
De basis voor de meeste digital twins: een scherp, getextureerd model en een orthofoto uit dezelfde vlucht.

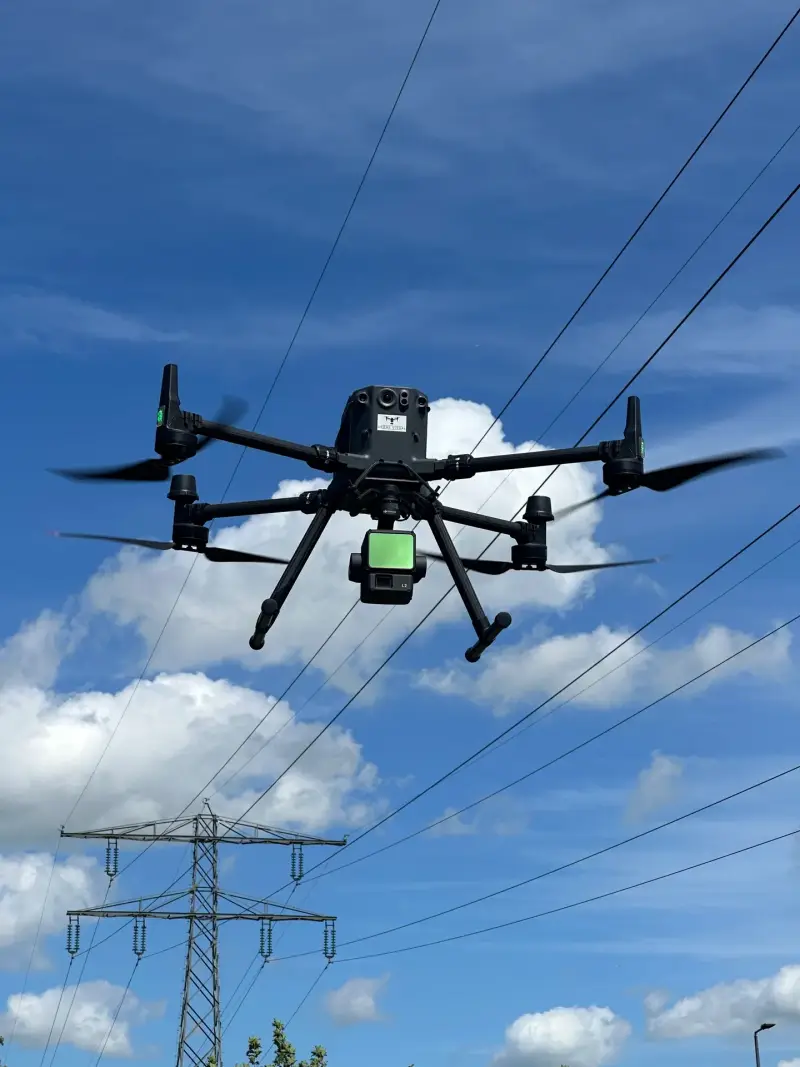

DJI Matrice 350 RTK + Zenmuse L2
Voor terreinen met veel begroeiing of bovengrondse kabels, waar een puntenwolk uit laserpulsen meer oplevert.
DJI Mavic 3 Enterprise
Voor tussentijdse opnames van een kleiner deel van het terrein.
Wat je van ons krijgt
- Getextureerd 3D-model, bijvoorbeeld in OBJ
- Puntenwolk in LAS
- Orthofoto als GeoTIFF
- Elke versie apart en gedateerd, zodat je kunt vergelijken
- Op verzoek een verschilkaart tussen twee opnames

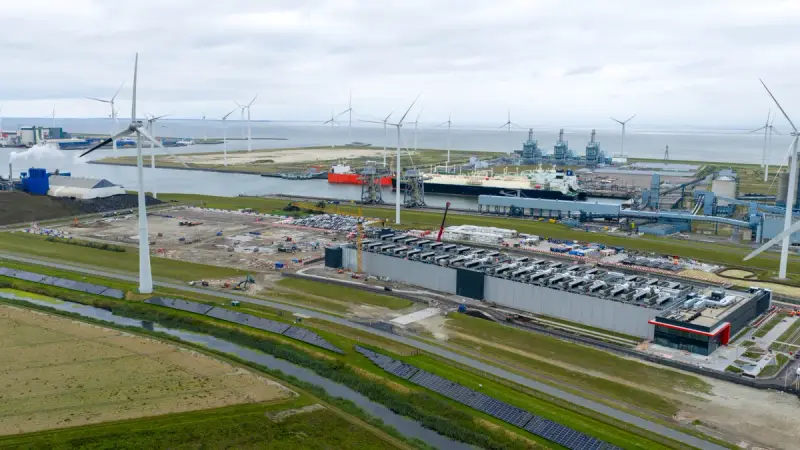

3D-modellering datacenters
